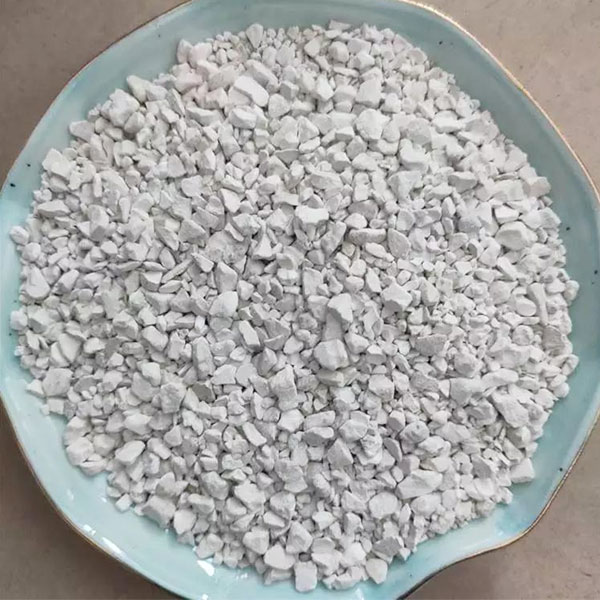

氧化鈣顆粒的表面改性技術(shù)研究

　　氧化鈣顆粒表面改性技術(shù)通過物理或化學(xué)手段改善其親水性強(qiáng)、易吸濕失效等缺陷，核心目標(biāo)包括提升疏水性、控制水化反應(yīng)、增強(qiáng)分散性及延長(zhǎng)儲(chǔ)存穩(wěn)定性。

　　物理改性以硬脂酸包覆為代表，通過機(jī)械攪拌使硬脂酸均勻覆蓋顆粒表面，形成隔水層。例如，添加2%硬脂酸改性劑后，氧化鈣粉體靜置水中三天無(wú)明顯放熱反應(yīng)，證明隔絕效果顯著。該技術(shù)已應(yīng)用于石油開采領(lǐng)域，改性氧化鈣填滿礦洞后，倒入熱水可使硬脂酸融化，內(nèi)部氧化鈣與水反應(yīng)放熱，過程安全可控，成本低于傳統(tǒng)炸藥。

　　化學(xué)改性則通過化學(xué)反應(yīng)生成穩(wěn)定化合物。例如，十八烷基三氯硅烷偶聯(lián)劑在室溫下與氧化鈣反應(yīng)，將水化放熱峰從30分鐘推遲至80分鐘，顯著延緩反應(yīng)速率。醇酸樹脂包覆技術(shù)可提升抗風(fēng)化性能，使氧化鈣在60%相對(duì)濕度條件下暴露28天后，膨脹率殘余值仍達(dá)32%。

　　復(fù)合改性技術(shù)結(jié)合多種方法，如脂肪酸-多元醇復(fù)合改性劑處理硫鋁酸鈣-氧化鈣復(fù)合膨脹劑，可降低水化溫度并延緩放熱峰出現(xiàn)時(shí)間。納米氧化鈣改性技術(shù)通過制備表面改性溶液，使納米顆粒在有機(jī)相中分散良好，接觸角達(dá)115.8°，憎水性能優(yōu)異，同時(shí)保持高催化活性，在生物柴油制備中應(yīng)用前景廣闊。
